4А б строя район Шэньчжэнь Гушу Сиксянг Баоан промышленного парка Жуао, Китай, 518126 | info@newbridge.com.cn |
Место происхождения: | Шэньчжэнь, Китай |
Фирменное наименование: | NEWBRIDGE |
Сертификация: | FCC,CE |
Номер модели: | НД-Х8110ФД |
Количество мин заказа: | 1PC |
---|---|
Цена: | Negotiation |
Упаковывая детали: | упаковка может быть сделана спрошенным клиентом, обычно использованный в коробке |
Время доставки: | Согласно квантий и запасать, через 3-4 рабочих дней после оплаты |
Условия оплаты: | T/T, Western Union |
Поставка способности: | Согласно различным продуктам, ежемесячный выход другой |
волокно: | Соединитель СФП модул-ЛК | ДК/5В: | Гнездо переходника силы |
---|---|---|---|
RS232: | Гнездо ДБ9 | Тональнозвуковое in/out: | Стерео вход-выход сигнала звуковой частоты |
ДВИ ИН/ОУТ: | Вход-выход ВГА | температуры: | Работать: -5℃ | +70℃ |
Влажность: | Работать: 5% | 90% | Размерности: | 165*80*30мм |

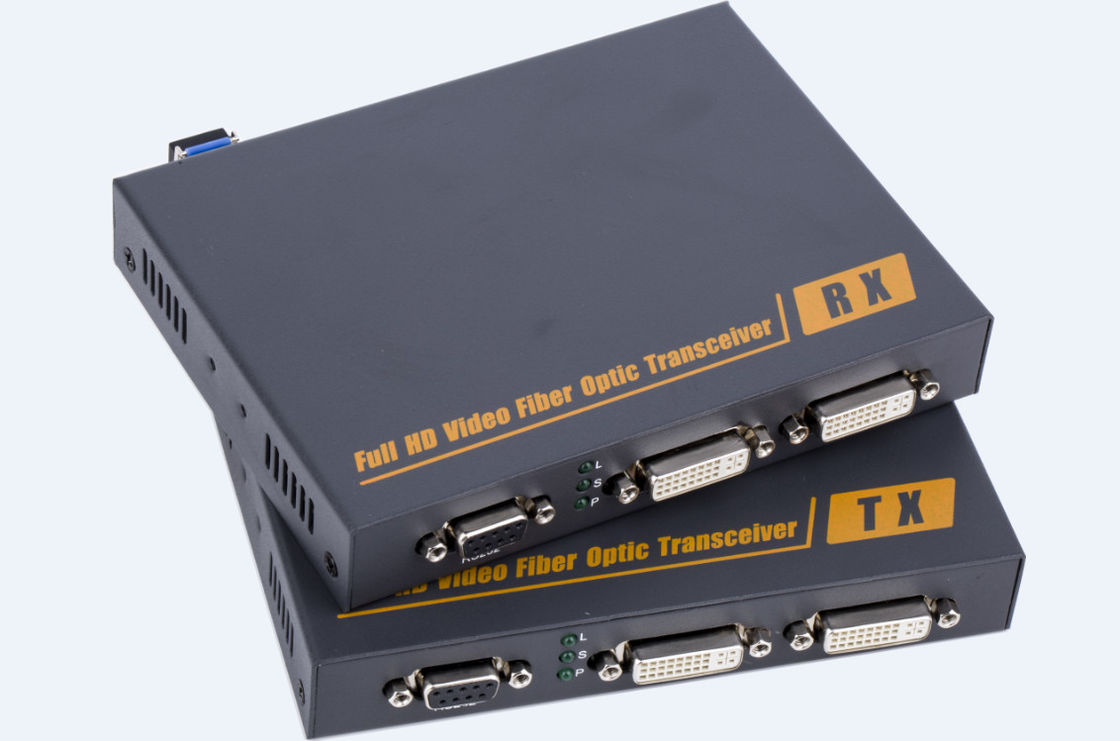

Наполнитель оптического волокна ДВИ с моделью СФП
1. описание
Наполнитель оптического волокна ДВИ-Д обеспечивает расширение расстояний сигналов ДВИ длинных над одним кабелем оптического волокна, им поддерживает высокое разрешение до 1080П, передачу экземпляра ЭДИД, сигнала РС232 и функции выхода передатчика местной. Наполнитель может использовать для широкого диапазона применений требуя передачи на большое расстояние высокого разрешения с высококачественным своими хорошей стабильностью и сильной безопасностью.
2. Особенности
л передает видеосигналы ДВИ до 2км-10км над одним кабелем оптического волокна;
л разрешение поддержки видео- до 1920* 1080P@60Hz;
л поддерживает однонаправленную передачу сигнала РС232, скорость передачи информации в бодах само-приспособительную;
л поддерживает экземпляр ЭДИД, может соответствовать много добросердечному дисплейному устройству;
л выход канала ДВИ поддержки одного передатчика местный;
л выход поддержки двухтрактный ДВИ приемника;
л соответствие с стандартом ДВИ 1,0 и ХДКП 1,2;
л высокая совместимость, может источник автоматическ-спички и дисплейное устройство;
л встроенная система автоматического регулирования, делает изображение ровным, ясным и стабилизированным;
л встроенная система защиты ЭСД;
л простой для установки, подключи и играй;
3.Спесификатионс
Параметр | Описание | |
Видео | Стандарты | ДВИ 1,0; ХДКП 1,2 |
Максимальные часы пиксела | 165МХз | |
Максимальный тариф данных | 6.75Гбпс | |
Ряд разрешения | До 1920X1200@60Hz | |
Соединитель | ДВИ-Д | |
Импеданс | 100Ω | |
РС232 | Интерфейс | Гнездо ДБ9 |
Направление сигнала | Однонаправленный | |
Скорость передачи информации в бодах | Само-приспособительный, Макс: 115200бпс | |
Бит информации | 8 | |
Стекловолокно | Интерфейс | Модель СФП – соединитель ЛК |
Тип волокна | однорежимный | |
Длина волны | Однорежимное 1310нм | |
Ширина полосы частот интерфейса | 10Гбпс | |
Дальность передачи | Однорежимное волокно: стандарт 2км; максимум 10км | |
Другое | Электропитание | Переходник силы: ДК 5В/2А |
Диссипация силы | МАКС 5В | |
Температура | Работать: -5℃ | +70℃ | |
Влажность | Работать: 5% | 90% | |
Размер | 165*80*30мм | |
Гарантия | 1 год освобождает гарантию |
4.Панел

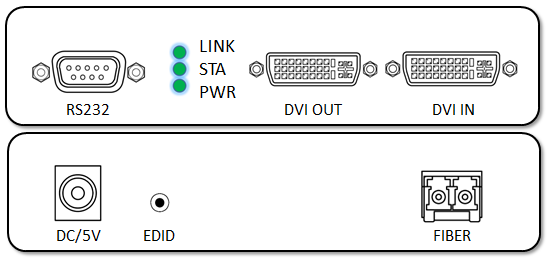

Передатчик:

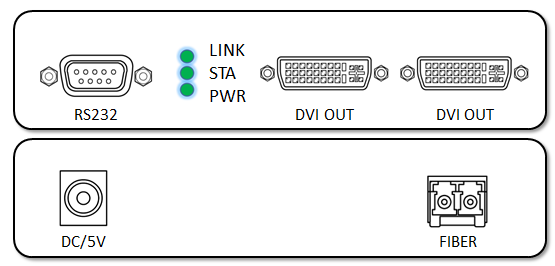

Приемник:
Имя порта | Описание |
ДВИ ИН/ОУТ | Вход-выход сигнала ДВИ |
ЭДИД | Кнопка ЭДИД, отжимает 3 второго для копирования ЭДИД дисплейного устройства |
РС232 | Гнездо ДБ9 |
ДК/5В | Гнездо переходника силы |
Волокно | Модель СФП --- Соединитель ЛК |
Индикатор СИД | Описание |
СВЯЗЬ | Индикатор соединения сигнала стекловолокна |
СТА | Индикатор соединения видеосигнала |
ПВР | Индикатор силы системы |
5. Список пакета
л передатчик стекловолокна ДВИ .......... 1 ПК
л приемник стекловолокна ДВИ ................ 1 ПК
л модуль ТС/РС оптического волокна ............... 1 набор
л переходник силы .................................. 2 ПК
л руководство потребителя ..................................... 1 ПК
6. Установка
1) Соедините обеспеченные электропитания ДК/5В с электророзеткой передатчика и приемника,
2) Соедините кабель ДВИ между портом входного сигнала ДВИ передатчика и портом выввода ДВИ места передачи,
3) Соедините порт выввода ДВИ приемника с дисплейным устройством с кабелем ДВИ,
4) Соедините порт передатчика оптически с портом приемника оптически используя один кабель оптического волокна.
7. Диаграмма
